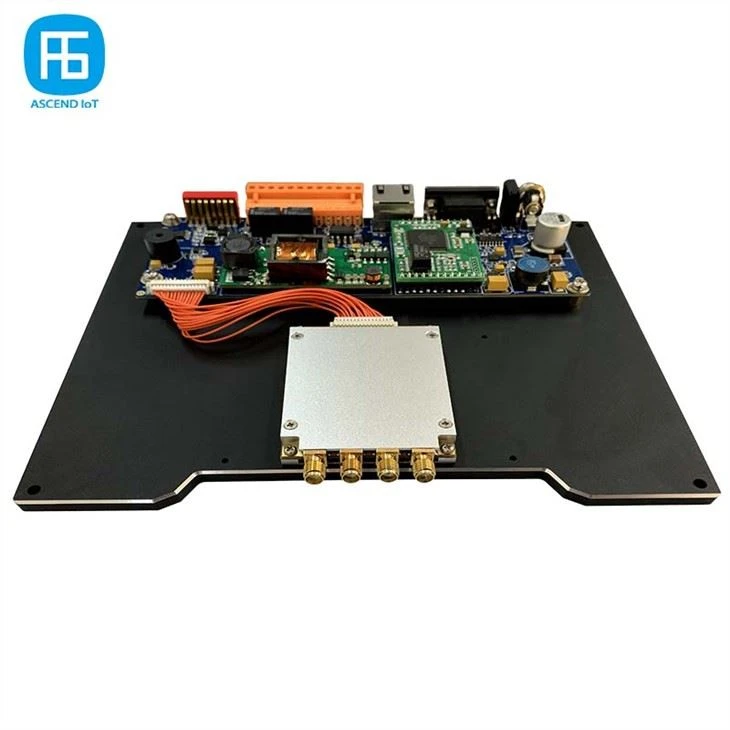

Modul cititor RFID UHF Arduino

Modulul de citire Impinj R2000

◆ Cipul modulului RF este proiectat pe baza Impinj R2000, un cip dedicat UHF cu cea mai înaltă performanță.

Algoritm de recunoaștere a mai multor etichete de înaltă performanță

◆ Algoritmul anti-coliziune Q dinamic adaptiv unic V3.0 algoritmul de recunoaștere cu mai multe etichete oferă cea mai mare eficiență de recunoaștere din industrie.

Algoritm de optimizare

◆ Algoritm optimizat special pentru citirea unui număr mic de etichete

◆ Viteză super rapidă pentru citirea etichetelor.

Design arhitectura procesor dublu

◆ R2000 este responsabil pentru etichetele de interogare, iar CPU este responsabil pentru gestionarea datelor. Etichetele de interogare și trimiterea datelor sunt paralele și nu ocupă unele pe altele. Îmbunătățiți considerabil performanța generală

◆ CPU este responsabil pentru generarea de numere aleatoare reale și pentru monitorizarea stării de funcționare a sistemului.

Funcție 4-rapidă de interogare a antenei

◆ Sondaj de mare viteză cu 4 antene. Cel mai scurt timp de interogare pentru fiecare antenă este de aproximativ 50mS

◆ Timpul de interogare a fiecărei antene poate fi configurat separat.

Monitorizare hardware

◆ Hardware monitorizează starea de funcţionare a procesorului.

◆ 24 de ore × 365 de zile de funcționare fără a se prăbuși pe tot parcursul anului.

Funcție de protecție PA amplificator de putere RF

◆ Modulul integrează funcții de detectare a puterii înainte și înapoi. Când portul RF al modulului nu este conectat la antenă, acesta poate detecta rapid starea neconectată a antenei atunci când alimentarea de citire este pornită, astfel încât să protejeze PA de a fi ars la ieșirea în circuit deschis.

Capacitate de ieșire de mare putere PA

◆ Cip PA cu capacitate de ieșire de amplificare mai puternică, puterea maximă de ieșire a modulului de până la 35dBm. PA păstrează în continuare o stare liniară, chiar și ieșirea este de 33 dBm. Putere de ieșire mai mare cu o distanță mai mare de citire a etichetelor. În aplicații specifice, puterea de ieșire mai mare poate activa etichete cu sensibilitate mai slabă.

Funcția de detectare a conexiunii antenei

◆ Circuitul de detectare a conexiunii fizice a antenei integrate în modul poate detecta rapid și precis starea conexiunii antenei a portului modulului.

◆ Starea conexiunii antenei a tuturor porturilor modulului poate fi citită cu o singură comandă.

Interfață software și hardware simplă și eficientă

◆ Alimentare unică, fără condensator extern de tantal, circuit periferic extrem de simplu

Senzor de temperatură la bord

◆ Senzorul de temperatură de înaltă precizie integrat poate monitoriza cu precizie temperatura de funcționare a sistemului în timp real.

Performanță remarcabilă la citirea etichetelor

◆ Modulul cu sensibilitate de recepție ultra-scăzută și capacitate de ieșire de amplificare ultra-puternică. Distanța de recunoaștere stabilă de peste 20 de metri a antenei polarizate circular 9dBi. Mai mult de 30 de metri distanță stabilă de recunoaștere a antenei polarizate circular de 12 dBi.

Sistem de comandă simplu și eficient

◆ Sistem de comandă bazat pe portul serial.

◆ Integrare concisă, eficientă, convenabilă și rapidă

Design termic remarcabil

◆ Structură eficientă conducătoare de căldură.

◆ Suprafața mare de contact a radiatorului.

◆ Interfața de cuplare termică adoptă unsoare siliconică termoconductivă cu conductivitate termică ridicată, care nu se volatilizează la temperatură ridicată.

◆ Corp din tablă din aluminiu, lucru continuu pe termen lung, fără supraîncălzire.

Greutate

620g

Materialul carcasei

Aluminiu

Tensiune de intrare

DC12V-24V

Curent de așteptare

<70mA

Curent maxim de lucru

800mA +/-5% @ DC 12V Intrare（33dBm Putere de ieșire curent de lucru）

Temperatura de lucru

- 30 grad -+70 grad

Temperatura de depozitare

- 40 grad -+ 85 grad

Umiditatea de funcționare

< 95% ( + 25°C)

Protocol

EPC global UHF Clasa 1 Gen 2 / ISO 18000-6C

Frecvență

860MHz -960MHz

Regional

SUA, Canada și alte regiuni după US FCC

Europa și alte regiuni care urmează ETSI EN 302 208 cu și fără reglementări LBT

China continentală

Japonia

Coreea

Malaezia

Taiwan

Putere de iesire

0 -33dBm

Precizia puterii de ieșire

+/- 1dB

Planeitatea ieșirii

+/- 0,25dB

Primiți Sensibilitate

< -85dBm

Viteza de citire

700 de etichete/secundă

RSSI

A sustine

Protecția conexiunii antenei

A sustine

Monitor de mediu și temperatură

A sustine

Mod de lucru

Mod etichetă unică/etichetă multiplă

Interfață de comunicare

RS232 sau TCP/IP

GPIO

2 canale de intrare, 2 canale de iesire

Bps maxim

Implicit: 115200 bps (reglabil: 38400 sau 460800)

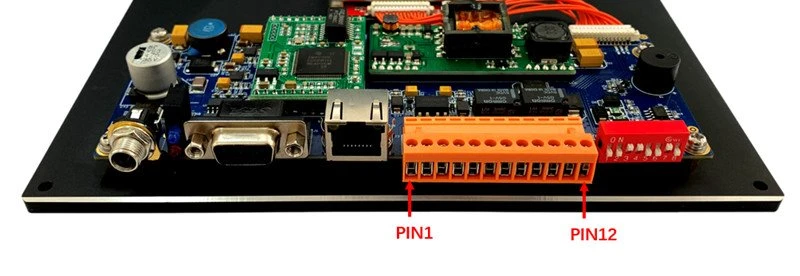

PIN 1

GPIO1＋

Primul cuplaj optic declanșează semnalul de intrare și necesită intrarea semnalului comutatorului.

PIN 2

GPIO1－

PIN 3

GPIO2＋

Al doilea cuplaj optic declanșează semnalul de intrare și necesită intrarea semnalului comutatorului.

PIN 4

GPIO2－

PIN 5

GPIO3＋

Primul semnal de ieșire a releului, ieșirea este o valoare de comutare, iar releul este oprit implicit când este pornit. Comutatorul releului este nominal pentru 125 VCA/0.5A, 24VDC/1A.

PIN 6

GPIO3－

PIN 7

GPIO4＋

Al doilea semnal de ieșire a releului, ieșirea este o valoare de comutare, iar releul este oprit în mod implicit când este pornit. Comutatorul releului este nominal pentru 125 VCA/0.5A, 24VDC/1A.

PIN 8

GPIO4－

PIN 9

485A

Port de ieșire de date 485A (opțional).

PIN 10

485B

Port de ieșire de date 485B (opțional).

PIN 11

GND

Putere de ieșire negativă.

PIN 12

Ieșire 12V

Tensiunea de ieșire de 12 V este pozitivă, iar curentul maxim de ieșire este de 1 A.
